电磁阀工作原理介绍(机械人必懂的电磁阀学问)

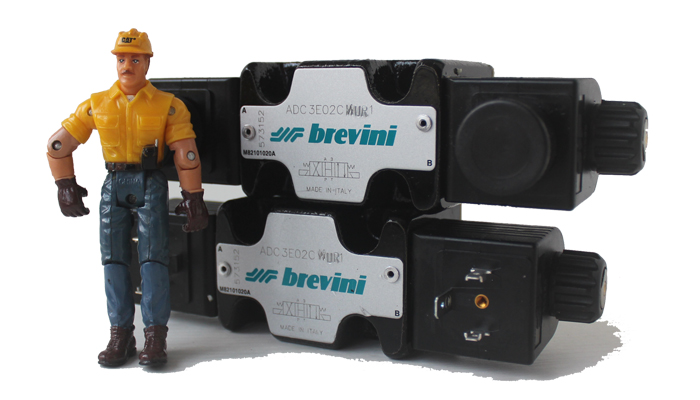

电磁阀介绍

电磁阀的工作原理,电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸收到哪边,经过控制阀体的挪动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后经过油的压力来推进油刚的活塞,活塞又带动活塞杆,活塞竿带动机械安装动。这样经过控制电磁铁的电流就控制了机械运动。


分类:

国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣构造和资料上的不同与原理上的区别又分为六个分支小类(直动膜片构造、分步重片构造、先导膜式构造、直动活塞构造、分步直动活塞构造、先导活塞构造),依照气路数分为2位2通,2位3通,2位4通,2位5通。
电磁阀分为单电控和双电控,指的是电磁线圈的个数,单线圈的称为单电控,双线圈的称为双电控,2位2通,2位3通普通时是单电控(单线圈),2位4通,2位5通能够是单电控(单线圈),也能够是双电控(双线圈)。

一、按被控制管路内的介质及运用工况的不同可将电磁阀分为:液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀(深冷电磁阀)、真空电磁阀等。

二、按电磁阀内部构造不同可分为先导式、直动式、复合式、反冲式、自坚持式、脉冲式、双稳态、双向型等。

三、按电磁阀的运用材质不同可分为:铸铁体(灰口铸铁、球墨铸铁)、铜体(铸铜、锻铜)、铸钢体、全不锈钢体(304、316)、非金属资料(ABS、聚四氟乙烯)。

四、按管道中介质的压力不同可分为:真空型(-0.1~0Mpa)、低压型(0~0.8Mpa)、中压型(1.0~2.5Mpa)、高压型(4.0~6.4Mpa)、超高压型(10~21Mpa)

五、按介质温度不同可分为:常温型(~)、中温型(~)、高温型(~)、超高温型(~)、低温型(~)、超低温型()。

六、按工作电压不同分为:交流电压:AC220V 380V 110V 24V;直流电压:DC24V 12V 6V 220V;普通常用电压为AC220V DC24V,推荐用户尽量选用常用电压、特殊电压供货周期较长。

七、按电磁阀的防护等级可分为:防爆型、防水型、户外型等。

从原理上分:

直动式电磁阀:

原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门翻开;断电时,电磁力消逝,弹簧把关闭件压在阀座上,阀门关闭。

特性:在真空、负压、零压时能正常工作,但通径普通不超越25mm。

散布直动式电磁阀:

原理:它是一种直动和先导式相分别的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门翻开。当入口与出口抵达启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力降落,从而应用压差把主阀向上推开;断电时,先导阀应用弹簧力或介质压力推进关闭件,向下挪动,使阀门关闭。
特性:在零压差或真空、高压时亦能可*动作,但功率较大,央求必需程度装置。

先导式电磁阀:

原理:通电时,电磁力把先导孔翻开,上腔室压力疾速降落,在关闭件四周构成上低下高的压差,流体压力推进关闭件向上挪动,阀门翻开;断电时,弹簧力把先导孔关闭,入口压力经过旁通孔疾速腔室在关阀件四周构成下低上高的压差,流体压力推进关闭件向下挪动,关闭阀门。

电磁阀在液路系统中用来完成液路的通断或液流方向的改动,它普通具有一个能够在线圈电磁力驱动下滑动的阀芯,阀芯在不同的位置时,电磁阀的通路也就不同。阀芯的工作位置有几个,该电磁阀就叫几位电磁阀:阀体上的接口,也就是电磁阀的通路数,有几个通路口,该电磁阀就叫几通电磁阀。

依照气路数分:

“X位Y通”电磁阀的“X位”代表的就是阀门一共有几种状态:

“2位”表示“通”和“断”2种状态——P→A,P→B,A→R,B→S等状态,断开的气路均处于排气状态;

“3位”包括上面2种状态,还包括第3种状态——关于第1路排气/不排气,关于第2路排气/不排气的状态,有多种组合。

“Y通”指的是电磁阀一共有几个孔,关于气体电磁阀,由于存在排气的问题,可能有2个孔(1个进气、1个出气),3个孔(1个进气、1个出气、1个排气),4个孔(1个进气、2个出气、1个排气),5个孔(1个进气、2个出气、2个排气);关于液体电磁阀,就不存在排气问题,由于液体普通不能排空。

P——POWER,进气孔;

A——出气孔1(接气缸);

R——与出气孔1相通的排气孔(B侧线圈曾经经过电或手动控制过,A侧线圈不通电时这两个孔相通);

B——出气孔2(接气缸);

S——与出气孔2相通的排气孔(A侧线圈曾经经过电或手动控制过,B侧线圈不通电时这两个孔相通);

两位两通(1个进气、1个出气)

断电时,压力口连到气缸口----通电时,压力口、气缸口关闭;

两(三)位三通(1个进气、1个出气、1个排气)

常开:断电时,压力口连到气缸口而排气口关闭----通电时,压力口关闭而气缸口连到排气口;

常闭:断电时,压力口关闭而气缸口连到排气口----通电时,压力口连到气缸口而排气口关闭;

通常构造:允许阀衔接成常闭或常开的位置其中之一,或选择两种流体之一,或由一个口转换流到另一个口

两位四通(1个进气、2个出气、1个排气)

普通用于操作双动气缸,在一位置,压力口连到A气缸口,而另一个B气缸口衔接到排气口,在二位置,压力口连到B气缸口,而另一个A气缸口衔接到排气口;
