插装阀的结构原理

插装阀的特点

二通插装阀是插装阀基本组件，插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀。

特点：

 1、阀芯为锥阀，密封性能好，且动作灵敏；

 2、通流能力大，抗污染；

 3、一阀多用，易组成各式系统，结构紧凑。 特别对大流量及非矿物油介质的场合，优点更为突出。

插装阀的分类

插装阀基本组件由阀芯、阀套、弹簧和密封圈组成。

根据用途不同分为方向阀组件、压力阀组件和流量阀组件。

同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。三种组件均有两个主油口和一个控制口。

插装阀主要由锥阀芯、阀套和弹簧等元件组成，控制口C控制主油路油口A和B的启闭，通过主阀阀芯的启闭，可对主油路的通断起控制作用。使用不同的先导阀可构成压力控制、方向控制或流量控制，也可组成复合控制。

从结构简图可知，它有两个管道连接口A，B和一个控制口C，锥阀上腔连接先导控制阀，与控制油路相通。从工作原理上看，它相当于液控单向阀，当控制油口C与油箱相接时，锥阀打开，A，B两油口相通，故利用先导控制阀使C口卸压或加压，就可实现锥阀的启闭。

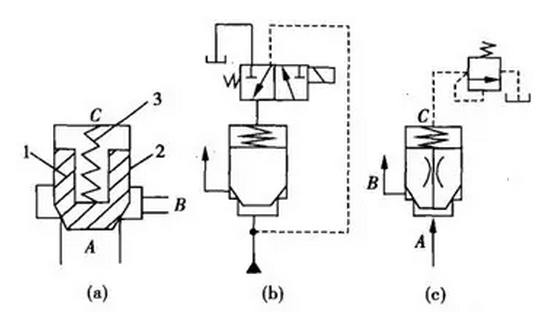

锥阀与小流量电磁阀组合可构成方向阀，如图9-4(h)所示为锥阀式方向阀。锥阀与各种先导压力阀组合起来可构成各种压力控制阀，如图9-4(c)所示为锥阀式压力阀。若B口为回油口，该阀起溢流阀作用。若B口是接通系统的一条支路，该阀就起顺序阀的作用。

    由此可见，一个锥阀相应地配上电磁阀和先导压力阀或采取调速措施，就可以在系统中起到换向阀、压力阀或节流阀的作用。
