1Busak+Shamban DAS/KDAS 组合密封

产品介绍封
125

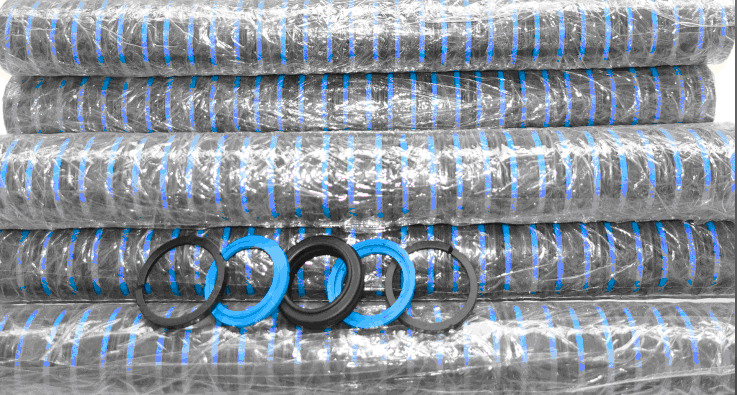

DAS/ DBM 组合密封
说明
DAS/DBM 组合密封是一种双作用的密封和导向元件，
由一个弹体密封圈、两个挡圈和两个导向环组成。密封
圈在静态和动态都能起良好密封作用，而挡圈可防止橡
胶密封圈被挤入密封间隙，导向环的作用是使活塞在缸
筒内导向并吸收径向力。这种设计提供了一种紧凑的密
封与导向的组合，可用于开放式或封闭式安装沟槽。
结构
DAS/DBM组合密封在实际使用中几种不同的截面几何
形状，通常是根据现有的安装沟槽来选择确定的。
DAS型号A （订货号 PCA）
这种型号的产品特点是具有直线形的、长边、L形截面
的导向环。与B型产品相比，对于相同的缸筒直径，它
的沟槽深度较浅，适合于缸筒壁厚较薄的应用场合如伸
缩油缸。

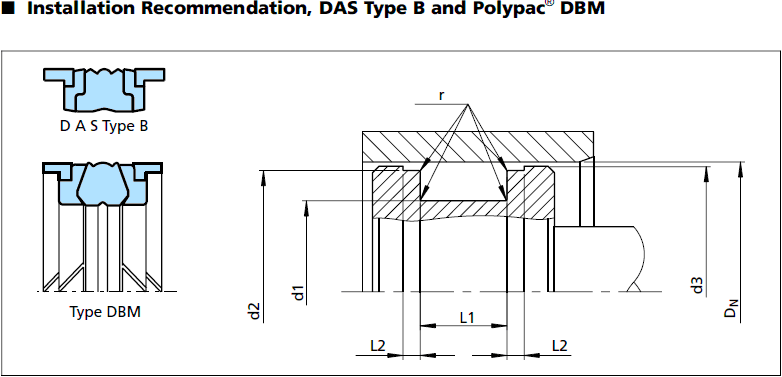

DAS型号B （订货号 PCB）
这种型号的产品特点是有Z形挡圈，它在内部形成了带
弹性体密封圈的腔室，并且由外侧的L形导向环对中。
对于许多规格的活塞来说，由于所受的侧向载荷不同，
因此可根据需要选择不同尺寸的导向环(尺寸L2) ，详细
数据请参见表XLIV。
由于沟槽的深度较深，密封件的截面比型号A更坚固，
并且要求更大的安装力。
DBM 组合密封
DBM组合密封的截面特点是一个人字形挡圈，它可以
有效防止弹性体密封圈变形和/或被挤出。挡圈外侧的
L形导向环有对中作用。
可选配置
当系统压力大，且径向负载高时，对于DBM 组合密封
也可考虑选择DBM/NEO作为活塞密封。这种产品不带
L形导向环，但有挡圈，同时需另配单独的律特士®导
向环。详细数据请向特瑞堡密封系统公司咨询。
Polypac® 型号 导向环: DBM/NEO
挡圈
密封圈
导向环
挡圈
密封圈
导向环
挡圈
密封圈

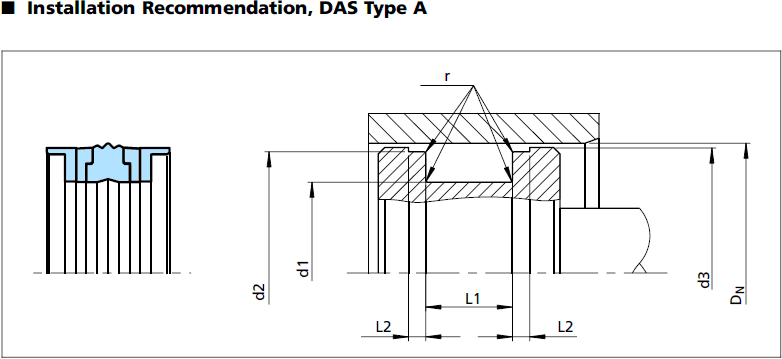

图 40 DAS组合密封，A型
优点
- 密封效果好，也适用于支承缸
- 可安装在封闭式沟槽中，能降低加工成本
- 经济型的“密封加导向”解决方案
- 开切口的挡圈和导向环安装方便

应用示例
DAS/DBM 组合密封推荐用于液压元件的双作用活塞
密封件，例如： .机床 .汽车起重机 .叉车和搬运机械 .农业机械
技术数据
工况技术条件
压力: 达35 MPa，峰值达40 MPa
速度: 达0.5 m/s
温度: -30℃至+100℃
材料: 矿物液压油，抗燃液压油，HFA，HFB，
HFC(<+40℃)

材料
DAS 组合密封用于下列材料组合:
密封圈: 丁腈橡胶，邵氏 A 70
挡圈: 聚酯弹性体
导向环: POM
组件代号: NCRO
DBM组合密封用于下列材料组合:
密封圈: 丁腈橡胶，邵氏 A 80
挡圈: 聚酯弹性体
导向圈: POM
组件代号: N8RO

重要提示:
以上数据是最大值，并且不能同时使用。例如：最高
压力取决于材料类型、压力、温度和间隙值。
温度范围也是根据介质决定
